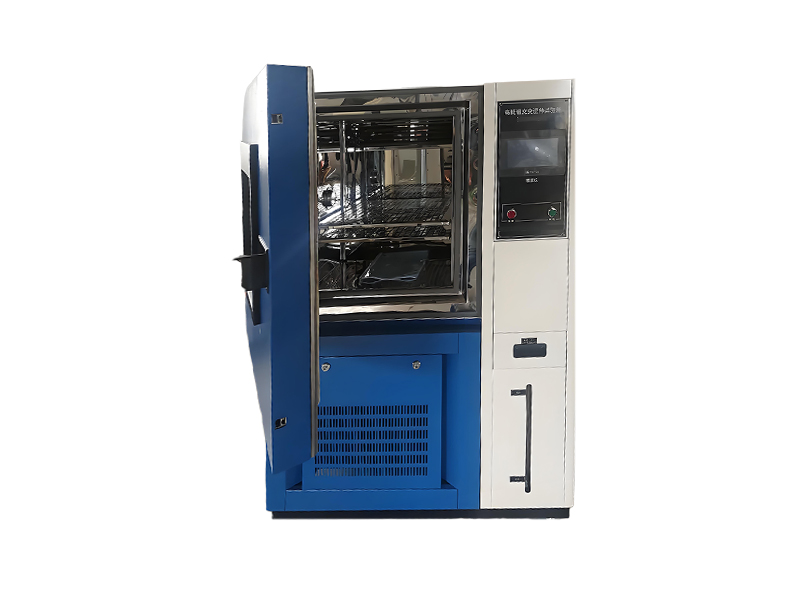

高低温交变试验箱
产品用途:
该设备主要是针对于电工、电子产品，以及其原器件，及其它材料在高温、低温的环境下贮存、运输、使用时的适应性试验。该试验设备主要用于对产品按照国家标准要求或用户自定要求，在低温、高温、条件下，对产品的物理以及其他相关特性进行环境模拟测试，测试后，通过检测，来判断产品的性能，是否仍然能够符合预定要求，以便供产品设计、改进、鉴定及出厂检验用。
一、技术规格:
1、产品名称:高低温交变试验箱
产品型号:GDW-100B
2、温度范围:-70℃~200℃
3、温度波动度:±0.5℃
4、温度均匀度:±2℃
5、升温速率:3℃/min
6、降温速率:0.7~1.5℃/min
7、电源:220V，50Hz
8、工作室尺寸(mm):D400xW450xH550
9、仪表:PLC智能控制，控温精确，有较强的抑制温度过冲能力。
二、结构、材质与特点:
1、试验箱分为四大部分，即:试验工作室箱体、送风循环系统、制冷系统、加热系统;
2、试验箱内部均为SUS304不锈钢制成;外表喷塑处理。
3、循环系统:耐温低噪音空调型电机,噪音低，风速高,多叶式离习风轮件;
4、制冷系统:原装进口全封闭风冷压缩制冷方式;
5、箱门上设有观察窗，可观察箱内试样状态。
三、电气控制系统:
1、显示方式:PLC触摸屏
2、运行方式:定值方式(编程方式)
3、设定方式:触摸输入
4、温度:根据设备的温度工作范围调整(上限+5℃，下限-5℃)
5、显示分辨率
温度:0.1℃时间:0.1min
6、输入:热电偶(铂电阻/电压/电流等，根据设备需要)
7、控制方式:抗积分饱和PID
BTHC平衡调温控制方式(温度试验设备)
8、温度测量
温度:PT100型铠装热电阻
9、风冷翅片式冷凝器
10、节流装置:热力膨胀阀、毛细管
五、保温系统:
1、保温系统采用超细玻璃棉，内外胆连接部位采用非金属耐高、低温材料，有效降低温度传导。
2、箱门密封采用精制硅橡胶，从而在高、低温下不存在老化及硬化现象。
六、保护系统:
1、整体设备超温
2、压缩机过热保护
3、压缩机过电流保护
4、整体设备定时
5、快速保险丝
6、风机过热保护
7、漏电运行指示，报警后自动停机等保护
七、附件:
1、引线孔(可选):直径中50mm1个，在试验箱侧壁上,位置待定
2、观察窗:电热防结露中空玻璃观测窗(W200XH300mm)，其位置在室体结构允许的条件下可按用户要求订制
3、视窗照明灯:1盏
八、产品标准:
系该设备是按照下列标准之一或其结合为依据而制造的:
GB 10589-89低温试验箱技术条件
GB 10592-89高低温试验箱技术条件
GB 11158-89高温试验箱技术条件
GB/T5170.2-1996电工电子产品环境试验设备基本参数检定方法温度试验设备
GB2423.1-89电工电子产品基本试验规程试验A:低温试验方法
GB2423.2-89电工电子产品基本试验规程试验B:高温试验方法
GB2424.1-89 电工电子产品基本环境试验规程高温低温试验导则
